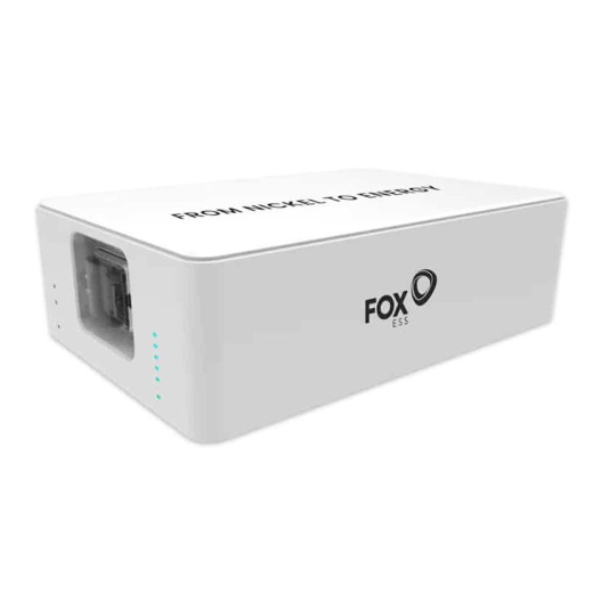

Модуль BMS (Master) Високовольтний LFP 57.6В, 48A, CM2800, Fox ESS

Модуль CM2800 є головним (Master) блоком керування у високовольтних акумуляторних системах серії ECS виробництва Fox ESS. Він виконує функції інтелектуального управління, діагностики та захисту акумуляторної системи, забезпечуючи її безпечну та довговічну роботу .

Основні технічні характеристики

• Технологія акумулятора: LiFePO₄ (літій-залізо-фосфат) .

• Роль у системі: Головний (Master) модуль, обов'язковий для роботи системи. Керує підлеглими (Slave) модулями CS2800 .

• Номінальна напруга: 57.6 В .

• Номінальна ємність: 48 А·год .

• Номінальна енергія: 2.76 кВт·год .

• Робочий діапазон напруги: 52.2 В – 66.2 В .

• Максимальний струм заряду/розряду: 48 А (постійний) .

• Піковий струм розряду: 65 А (протягом 60 секунд) .

• Рекомендований струм заряду: 24 А .

• Стандартний метод заряджання: CC-CV (Constant Current - Constant Voltage) .

• Глибина розряду (DoD): 90% .

• Ефективність (Round-trip): > 95% .

• Кількість циклів: ≥ 6000 .

• Комунікаційний інтерфейс: CAN .

• Масштабування: Підтримує послідовне з'єднання до 7 модулів (1 Master + до 6 Slave) для досягнення максимальної ємності системи .

• Робоча температура: Заряд: 0°C до 55°C; Розряд: -10°C до 55°C .

• Температура зберігання: -10°C до 35°C .

• Вологість: 5% – 95% (без конденсації) .

• Габарити (Д × Ш × В): 570 × 380 × 178 мм .

• Вага: 35 ± 1 кг .

• Клас захисту: IP65 (захист від пилу та водяних струменів) .

Основні функції та переваги

• Інтелектуальне керування BMS: Вбудована система управління батареями (Master BMS) виконує вимірювання параметрів, діагностику, розрахунок стану заряду (SOC), сигналізацію та захист акумуляторної системи від перезаряджання та надмірної розрядки .

• Простота монтажу та масштабування: Система розроблена за принципом "plug and play", що спрощує встановлення. Додаткові батарейні модулі (Slave) встановлюються послідовно, що дозволяє гнучко збільшувати ємність до 19.35 кВт·год .

• Висока продуктивність: Технологія LiFePO₄, глибина розряду 90% та висока ефективність (>95%) забезпечують надійну роботу та максимальне використання накопиченої енергії .

• Широкий діапазон робочих температур: Система стабільно працює в широкому діапазоні температур, що робить її придатною для різних кліматичних умов .

Для довідки

• Сумісність: Модуль CM2800 використовується у складі системи ECS, яка сумісна з лінійкою гібридних інверторів Fox ESS (наприклад, H1, H3, AC1, AC3) .

• Мінімальна конфігурація системи: Для роботи системи потрібен як мінімум один Master-модуль (CM2800) разом з одним Slave-модулем (CS2800) .
