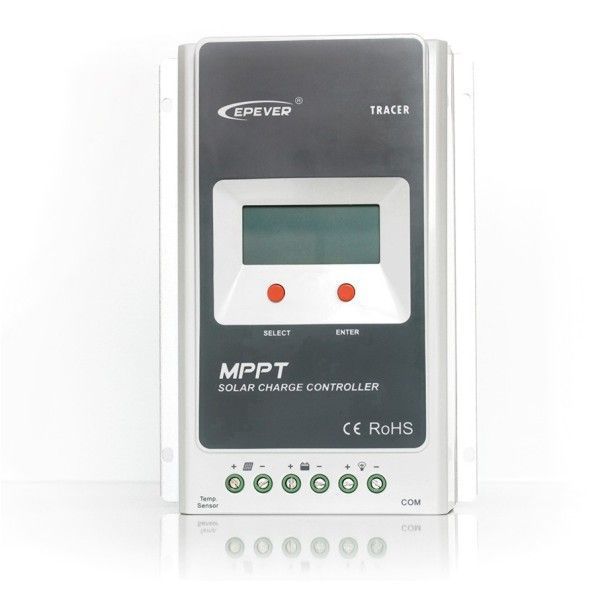

Контролер MPPT 20A 12/24В Tracer-2210A Epsolar

Контролер Tracer-2210A є передовим пристроєм з функцією відстеження точки максимальної потужності (MPPT) для автономних сонячних систем . Він забезпечує високий ККД перетворення понад 98%, мінімізуючи втрати потужності .

Основні технічні характеристики

• Модель: Tracer2210A

• Номінальний струм заряду акумулятора: 20 А

• Номінальний струм навантаження: 20 А

• Системна напруга: 12 В / 24 В (автоматичне визначення)

• Допустимий діапазон напруги акумулятора: 8–32 В

• Максимальна напруга холостого ходу сонячної батареї: 100 В (при мінімально можливій температурі); 92 В (при температурі +25°C)

• Максимальна вхідна потужність від сонячної батареї: 390 Вт (12 В) / 780 Вт (24 В)

• Власне споживання: <20 мA (12 В) / <16 мА (24 В)

• Робоча температура: -25°C … +45°C

• Клас захисту: IP30

• Габарити: 220 × 154 × 52 мм

• Вага: 1.1 кг

Алгоритм заряду

Триступенева зарядка з ШІМ регулюванням . Напруги заряду для різних типів акумуляторів:

• Вирівнюючий заряд: AGM – 14.6 В; заливні – 14.8 В

• Основний заряд: GEL – 14.2 В; AGM – 14.6 В; заливні – 14.8 В

• Підтримуючий заряд: 13.8 В

• Напруга відключення навантаження: 11.1 В

• Напруга поновлення живлення навантаження: 12.6 В

Можливості налаштування

Контролер дозволяє вибирати 4 типи акумуляторів: заливні, AGM, GEL або задавати власні параметри (діапазон напруг 9–17 В). Налаштування виконується за допомогою дистанційного пульту MT-50 або через комп'ютер зі спеціальним програмним забезпеченням.

Режими роботи навантаження

1. Контролер для освітлення (Таймер 1/2): встановлення часу світіння після настання темряви та перед світанком (від 1 до 15 годин).

2. Контролер для освітлення (D2D): ввімкнення через 10 хв після настання темряви до світанку.

3. Ручний режим: ввімкнення живлення навантаження кнопкою.

4. Тестовий режим: ввімкнення навантаження після настання темряви та вимикання на світанку без затримки.

Система захисту

• Захист сонячних батарей від короткого замикання та зворотної полярності

• Аварійний захист від перенапруги сонячних батарей

• Захист акумулятора від перезаряджання, перерозряду та зворотної полярності

• Захист від короткого замикання, перегріву та перевантаження навантаження

Переваги MPPT

MPPT-контролер дозволяє сонячній панелі працювати в оптимальній точці, що значно підвищує ефективність заряджання. У порівнянні з ШІМ-контролерами, Tracer-2210A може збільшити вихідну потужність сонячних батарей на 5–30% залежно від умов експлуатації.

Комплектація та підключення

Контролер оснащений РК-дисплеєм з інтуїтивно зрозумілим управлінням, портом RS-485 для підключення до ПК або дистанційного пульта, а також клемами для підключення сонячних батарей, акумулятора та навантаження (переріз провідника до 16 мм²).
