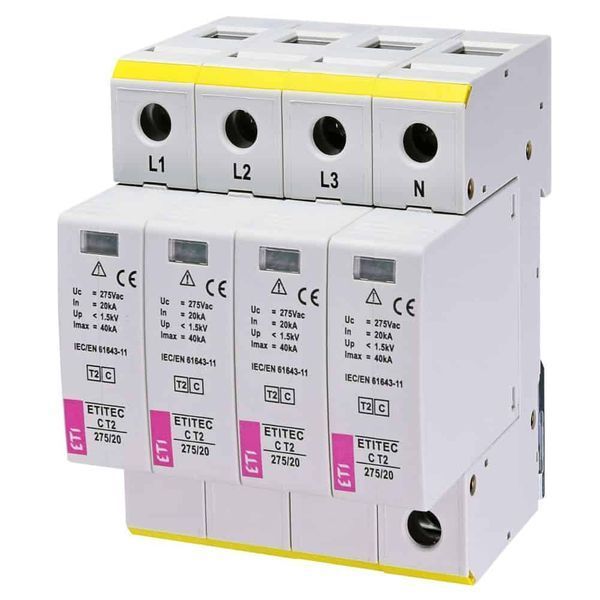

Обмежувач перенапруг ОПН ETITEC С T2 275/20 (4+0)
Обмежувач перенапруг ETITEC C T2 275/20 є пристроєм класу 2 (тип C), призначеним для захисту трифазних електричних мереж від імпульсних перенапруг, спричинених атмосферними розрядами або комутаційними процесами . Він встановлюється у головних розподільних щитах для захисту обладнання систем електропостачання .
Основні технічні характеристики
| Параметр | Значення |
|---|---|
| Тип | T2 (клас 2) |
| Конфігурація | 4+0 (чотириполюсний, 3 фази + нейтраль) |
| Максимальна тривала робоча напруга змінного струму (Uc) | 275 В |
| Номінальна напруга змінного струму | 230 В |
| Номінальний імпульсний струм розряду (8/20) (In) | 20 кА |
| Максимальний імпульсний струм розряду (8/20) (Imax) | 40 кА |
| Рівень захисту за напругою (Up) | 1,5 кВ |
| Робочий струм витоку | Так (використовується варисторна технологія) |
| Сигналізація несправності | Оптична (червоний прапорець) |
| З контактом дистанційної сигналізації (RC) | Ні |
| Тип мережі | TN-S |
| Кількість модулів | 4 (ширина 4 модулі на DIN-рейці) |
| Ступінь захисту | IP20 |
| Монтаж | На DIN-рейку 35 мм |
| Максимальний переріз провідника | 35 мм² (однодротяний) / 25 мм² (гнучкий) |
| Стандарт | IEC/EN 61643-11 |
Конструкція та застосування
Пристрій має модульну конструкцію, що дозволяє замінювати варисторну частину при виході з ладу, залишаючи основу на DIN-рейці . Про вихід з ладу сигналізує червоний прапорець, який з'являється у вікні індикації . Модель не має контакту для дистанційної сигналізації, тому при необхідності слід обирати версію з позначенням RC . Вбудований резервний запобіжник відсутній .
