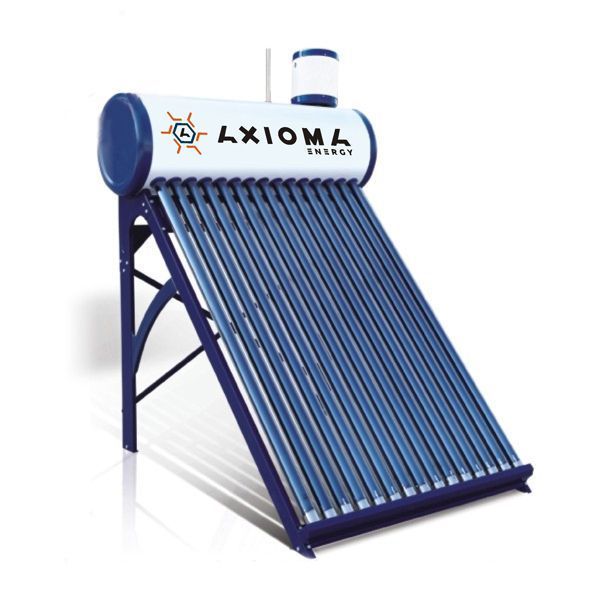

Термосифонний сонячний колектор з напірним теплообмінником AXIOMA energy AX-30T
Термосифонний сонячний колектор AXIOMA energy AX-30T є готовою сезонною геліосистемою, яка поєднує вакуумний колектор, накопичувальний бак та напірний мідний теплообмінник в одному рішенні. Він працює за принципом природної циркуляції (термосифону), що виключає необхідність використання насосів та електроенергії для циркуляції води в основному контурі, а подача гарячої води до споживача відбувається під тиском водопроводу через вбудований теплообмінник .
Продуктивність системи становить до 300 літрів гарячої води (60°C) на день за умови достатньої сонячної інсоляції . Колектор розрахований на сезонне використання в теплу половину року, що забезпечує швидку окупність інвестицій (3-4 роки) .
Основні технічні характеристики
| Параметр | Значення |
|---|---|
| Тип системи | Безнапірна, термосифонна, сезонна з напірним теплообмінником |
| Кількість вакуумних трубок | 30 шт. |
| Розмір трубки | Ø58 × 1800 мм |
| Площа апертури | 2.791 м² |
| Об'єм накопичувального бака | 300 л |
| Матеріал внутрішнього бака | Нержавіюча харчова сталь (0.6 мм) |
| Матеріал зовнішнього бака | Пофарбована сталь (0.4 мм) |
| Теплоізоляція | Пінополіуретан (50 мм) |
| Мідний теплообмінник | Діаметр 12 мм, товщина 0.8 мм, довжина 3900 мм |
| Робочий тиск теплообмінника | до 4 бар |
| Кут нахилу рами | 45° |
| Вага (порожнього) | 108 кг |
| Габарити (Д × Ш × В) | 2830 × 560 × 560 мм |
| З'єднання трубопроводів | 1/2" |
| Наповнювальний бачок | 5 л |
| Режим роботи | Сезонний (весна–осінь) |
Комплектація
До складу колектора входять :
-
Вакуумні трубки з тришаровим високоселективним покриттям ALN-AIN-SS/Cu
-
Накопичувальний бак з мідним теплообмінником
-
Рама
-
Наповнювальний бачок (з прокладкою)
-
Повітровідвідна трубка
Система може додатково комплектуватися електричним ТЕНом, контролером та магнієвим анодом .
Принцип роботи
Система працює за принципом термосифону: сонячне випромінювання нагріває воду у вакуумних трубках. Завдяки природній циркуляції гаряча вода піднімається в накопичувальний бак, а холодна вода з бака опускається назад у трубки для повторного нагріву. Вода, що надходить від водопроводу, проходить через вбудований мідний теплообмінник, де нагрівається за рахунок тепла води, накопиченої в баку, та подається до точок водорозбору під тиском .
Застосування
Система є сезонним рішенням, призначеним для забезпечення гарячою водою приватних будинків, пансіонатів, баз відпочинку та інших об'єктів у теплу половину року .
